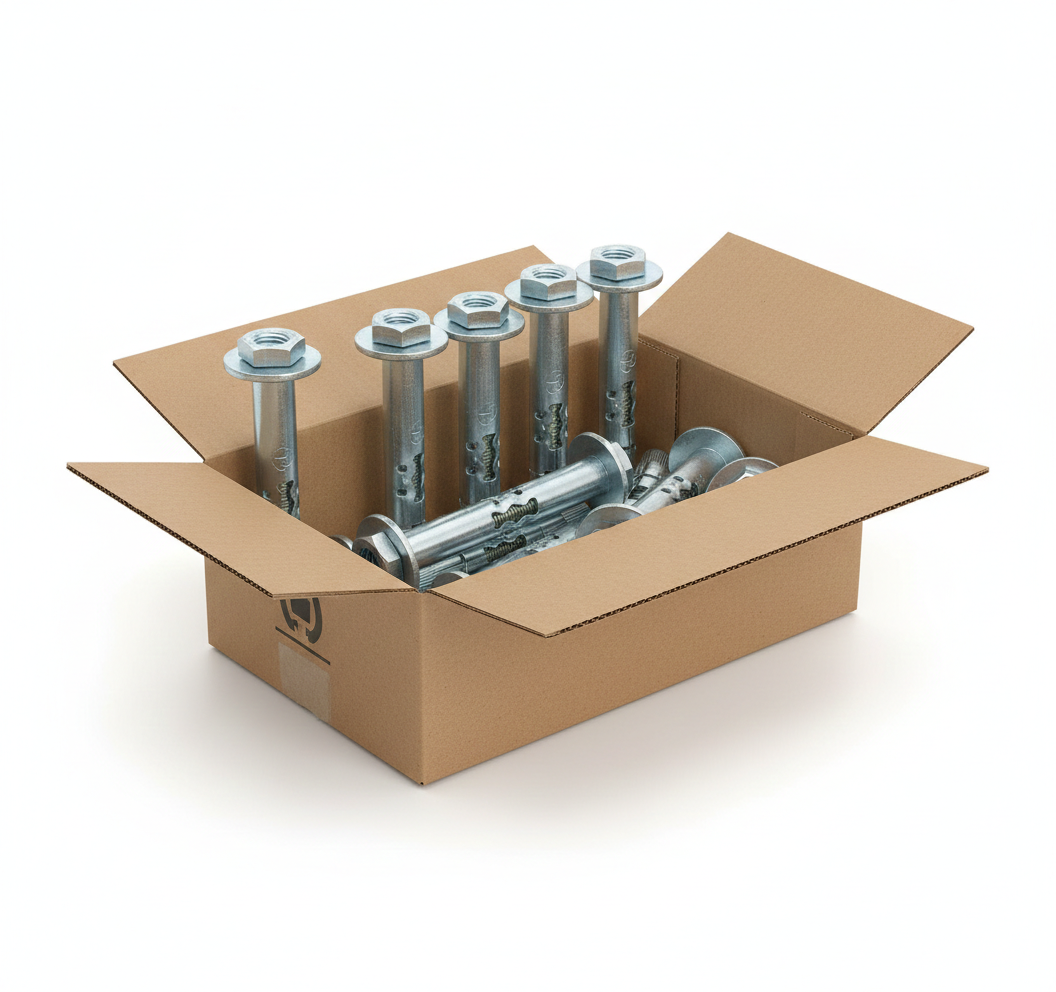

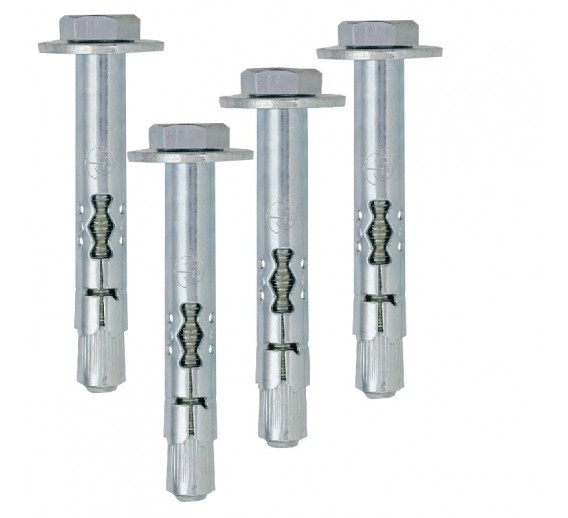

Rankovinis ankeris G&B (varžtas) M6 D8x45
€10.89
Privalumai:
Maži kraštai ir tarpai
Sukimo momentu kontroliuojama plėtra
Cinkuotas
Through fixing
Pritaikymas:
plieninėse konstrukcijose
mašinose
profiliuose
substruktūrose
Kodas | Grąžto diametras mm | Ilgis mm | Sriegis | Gręžimo gylis mm | Panaudojamas ilgis mm | Nustatomas gylis mm | Kiekis vnt. | Outer carton |
1580804 | 8 | 40 | M6 | 55 | 5 | 35 | 100 | 1200 |
1580806 | 8 | 65 | M6 | 55 | 25 | 35 | 50 | 600 |
1581005 | 10 | 50 | M8 | 60 | 5 | 40 | 50 | 600 |
1581007 | 10 | 75 | M8 | 60 | 30 | 40 | 50 | 450 |
1581009 | 10 | 95 | M8 | 60 | 50 | 40 | 25 | 300 |
1581012 | 10 | 125 | M8 | 60 | 80 | 40 | 25 | 225 |
1581014 | 10 | 145 | M8 | 60 | 100 | 40 | 25 | 150 |
1581207 | 12 | 75 | M10 | 70 | 15 | 50 | 25 | 300 |
1581210 | 12 | 100 | M10 | 70 | 40 | 50 | 20 | 240 |
1581213 | 12 | 130 | M10 | 70 | 70 | 50 | 20 | 180 |
1581215 | 12 | 150 | M10 | 70 | 90 | 50 | 20 | 120 |
1581606 | 16 | 65 | M12 | 95 | 5 | 75 | 20 | 240 |
1581611 | 16 | 110 | M12 | 95 | 25 | 75 | 10 | 120 |
1581614 | 16 | 145 | M12 | 95 | 60 | 75 | 20 | 60 |
1581617 | 16 | 170 | M12 | 95 | 85 | 75 | 15 | 45 |
| Betono C20/25 tempimo apkrova (kN) | Betono C20/25 šlytinė apkrova (kN) | Lenkimo momentas (Nm) | Tarpai tarp inkarų (s) mm | Kraštų tarpai (c) mm | Min. thickness of founf. (hmin) mm | Tighten torque (Nm) | Veržliaraktčio dydis MHA-S | Veržliaraktčio dydis MHA-B |
M6 | 2 | 3.2 | 4.2 | 105 | 55 | 70 | 8 | 10 | 10 |
M8 | 3 | 3.5 | 5.3 | 120 | 60 | 80 | 15 | 13 | 13 |
M10 | 5 | 6.0 | 12.8 | 150 | 75 | 100 | 30 | 17 | 15 |
M12 | 7.5 | 8.5 | 25 | 225 | 115 | 150 | 40 | - |
